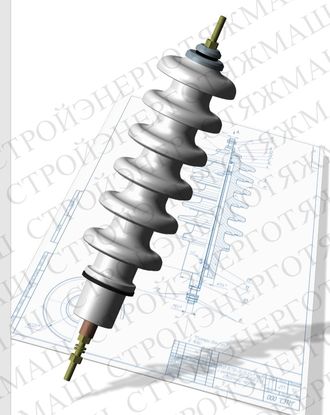

Ввод ВСТБ-35/250 УХЛ1
ВСТХ-ХХ/ХХХ-ХХХХ-ХХХХХ
В- Ввод
С- Съемный
Т- Трансформаторный
Х- категория электрооборудование («А» -нормальное, «Б» -усиленное)
ХХ- номинальное напряжение, кВ
ХХХ- номинальный ток, А
ХХХХ- способ присоединение к отводу обмотки («1» -разборное, «2» - неразборное)
ХХХХХ-климатическое исполнение по ГОСТ15150-69
ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАННА
|
ГАБАРИТНЫЕ РАЗМЕРЫ И СОСТАВНЫЕ ЧАСТИ ВВОДА(Б) НА 35кВ модификации и исполнения
|
|
|
Высоковольтный ввод ВСТА(Б) исполнение "1" разборное(снизу гайки) |
|
|
|
Особенностью вводов "1" го исполнения является то, что токоведущий стержень (шпилька латунная) проходит через весь изолятор, а снизу и сверху фиксируется с помощью латунных гаек и шайб. (см. рис.)
Для получения подробного чертежа интересующего ввода обратитесь к специалистам отдела продаж
Номенклатура производимых вводов ВСТА(Б) на 10кВ исполнения "1" -разборное Ввод трансформаторный ВСТА-35/250-1 УХЛ1 Ввод трансформаторный ВСТБ-35/250-1 УХЛ1 Ввод трансформаторный ВСТА-35/400-1 УХЛ1 Ввод трансформаторный ВСТБ-35/400-1 УХЛ1 Ввод трансформаторный ВСТА-35/630-1 УХЛ1 Ввод трансформаторный ВСТБ-35/630-1 УХЛ1 Ввод трансформаторный ВСТА-35/1000-1 УХЛ1 Ввод трансформаторный ВСТБ-35/1000-1 УХЛ1 Ввод трансформаторный ВСТА-35/1600-1 УХЛ1 Ввод трансформаторный ВСТБ-35/1600-1 УХЛ1 Ввод трансформаторный ВСТА-35/2000-1 УХЛ1 Ввод трансформаторный ВСТБ-35/2000-1 УХЛ1 Ввод трансформаторный ВСТА-35/2500-1 УХЛ1 Ввод трансформаторный ВСТБ-35/2500-1 УХЛ1 |
|
Высоковольтный ввод ВСТА(Б) исполнение "2" неразборное(под припайку) |
|
|
|
Особенностью вводов "2" го исполнения является то, что токоведущий стержень (шпилька латунная) короткая и в нижней её части имеется паз или отверстие для подключения (припайки) отводов гибких частей обмотки масляного трансформатора (см. рис.2)
Номенклатура производимых вводов ВСТА(Б) на 6-10кВ исполнения "2" -неразборное: Ввод трансформаторный ВСТА-35/250-2 УХЛ1 Ввод трансформаторный ВСТБ-35/250-2 УХЛ1 Ввод трансформаторный ВСТА-35/400-2 УХЛ1 Ввод трансформаторный ВСТБ-35/400-2 УХЛ1 Ввод трансформаторный ВСТА-35/630-2 УХЛ1 Ввод трансформаторный ВСТБ-35/630-2 УХЛ1 Ввод трансформаторный ВСТА-35/1000-2 УХЛ1 Ввод трансформаторный ВСТБ-35/1000-2 УХЛ1 Ввод трансформаторный ВСТА-35/1600-2 УХЛ1 Ввод трансформаторный ВСТБ-35/1600-2 УХЛ1 |
