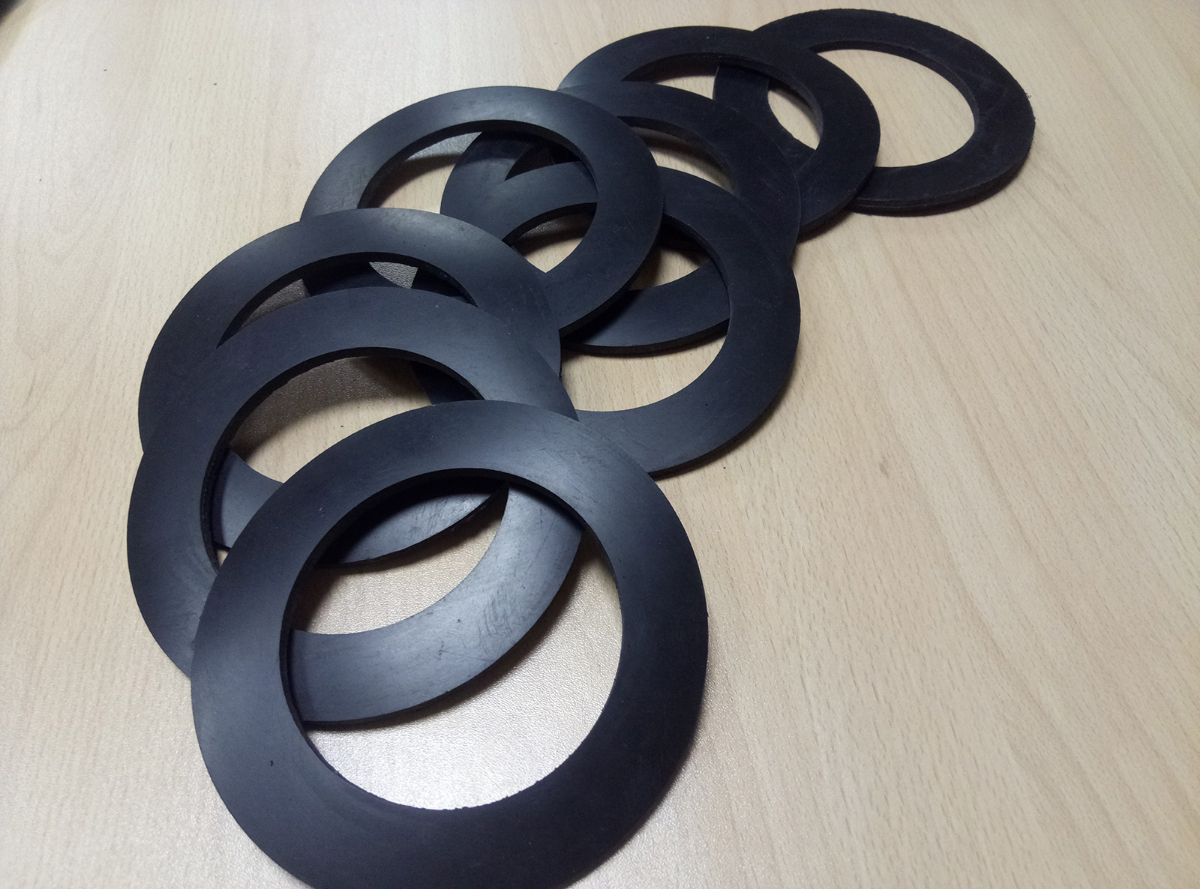

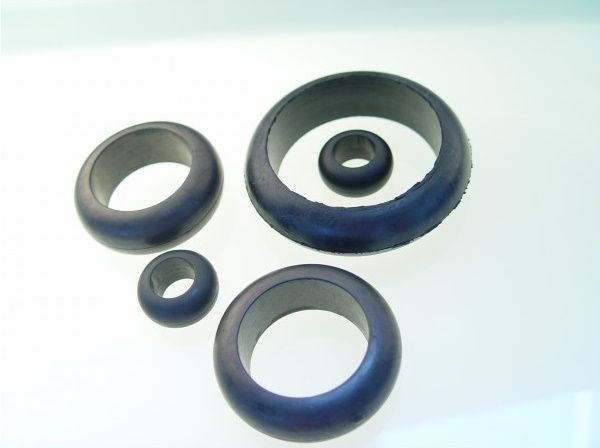

Уплотнители для трансформаторных вводов


В ремкомплект на трансформатор входит:

-Уплотнитель(прокладка) над изолятор тип ВН - 3шт.

-Уплотнитель(прокладка) под изолятор тип НН - 4шт

-Уплотнитель(прокладка)под изолятор тип ВН - 3шт.

-Уплотнитель над изолятор тип НН - 4шт.

-Кольцо (прокладка) уплотнительное фланца радиатора - 1шт.
-Прокладка крышки маслорасширительного бака - 1шт.
-Прокладка (кольцо) уплотнительное отстойника расширительного бака с пазом (с щелью) -1шт.
-Кольцо уплотнительное вала переключателя ПТРЛ - 1шт.
-Прокладка маслоуказателя овальная - 1шт.
-Кольцо уплотнительное под расширительный бак - 1шт.

-Стекло отстойника расширительного бака

-Стекло маслоуказателя овальное


По требованию заказчика дополнительно можете приобрести:


Головка (ручка) переключателя ПТРЛ в сборе (фиксатор, пружина, кольцо)
Указатель положений (лимб) ПТРЛ в сборе с ограничителями положений
Втулка ПТРЛ для крепления указателя положений (лимба)
Клапан предохранительный. Р=0,75+0,05 кг/см3
Фланец (кронштейн) крепления изолятора ввода ВН
Маслоуказатель овальный в сборе с прокладкой и стеклом
Фланец маслоуказателя овальный
Отстойник расширительного бака с прокладкой
Фланец отстойника
Фланец расширительного бака
Фланец радиатора
Стекло маслоосушителя круглое - плоское


Состав комплекта уплотнителей на один трансформатор НАД изолятором:



Мощность трансформатора

Тип ВН

Тип НН I

Тип НН II

Тип НН III

Тип НН IV

Тип НН V

25 - 160 кВА

3

4

-

-

-

-

250 кВА

3

-

4

-

-

-

400 кВА

3

-

 -

4

-

-

630 кВА

3

-

-

-

4

-

1000 кВА

3

-

-

-

-

4



 *Уплотнители НАД изолятором служат для предотвращения течи масла между шпилькой и изолятором





Состав комплекта уплотнителей на один трансформатор ПОД изолятором:



Мощность трансформатора

Тип ВН

Тип НН I

Тип НН II

Тип НН III

25 - 160 кВА*

3

4

-

-

250 - 400 кВА*

3

-

4

-

630 кВА

3

-

4

-

1000 кВА

3

-

-

4



 Уплотнители ПОД изолятор служат для предотвращения течи масла между баком и изолятором.
