Основа высоковольтного ввода представляет собой фарфоровый изолятор, во внутреннем отверстии которого продет и герметично закреплен токоведущий стержень из латуни. Верхний контакт латунного стержня служит для подключения к внешним электрическим сетям, а нижний контакт для подключения к отводам обмотки. Допускается монтировать вводы на крышке или стенке бака трансформатора под углом не более 90 градусов. Внутри высоковольтный ввод заполнен маслом и всегда находится под незначительным избыточным давлением, создаваемым уровнем масла в расширителе.

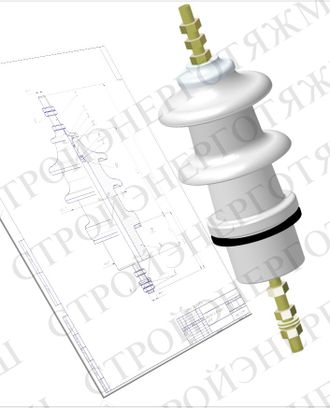

ГАБАРИТНЫЕ РАЗМЕРЫ И СОСТАВНЫЕ ЧАСТИ ВВОДА(Б) НА 10кВ

модификации и исполнения



Высоковольтный ввод ВСТА(Б) исполнение "2" неразборное(под припайку)



Особенностью вводов "2" го исполнения является то, что токоведущий стержень (шпилька латунная) короткая и в нижней её части имеется паз или отверстие для подключения (припайки) отводов гибких частей обмотки масляного трансформатора (см. рис.2)



Номенклатура производимых вводов ВСТА(Б) на 6-10кВ исполнения "2" -неразборное:

Ввод трансформаторный ВСТА-10/250-2 УХЛ1

Ввод трансформаторный ВСТБ-10/250-2 УХЛ1

Ввод трансформаторный ВСТА-10/400-2 УХЛ1

Ввод трансформаторный ВСТБ-10/400-2 УХЛ1

Ввод трансформаторный ВСТА-10/630-2 УХЛ1

Ввод трансформаторный ВСТБ-10/630-2 УХЛ1

Ввод трансформаторный ВСТА-10/1000-2 УХЛ1

Ввод трансформаторный ВСТБ-10/1000-2 УХЛ1

Ввод трансформаторный ВСТА-10/1600-2 УХЛ1

Ввод трансформаторный ВСТБ-10/1600-2 УХЛ1



*Обращаем ваше внимание что данные ввода поставляются в сборе, как на фото под рисунком, рекомендуем Вам также приобрести контактные зажимы, для подключения к внешним электрическим сетям.

























ГАБАРИТНЫЕ РАЗМЕРЫ И СОСТАВНЫЕ ЧАСТИ ВВОДА(Б) НА 10кВ

модификации и исполнения



Высоковольтный ввод ВСТА(Б) исполнение "1" разборное(снизу гайки)



Особенностью вводов "1" го исполнения является то, что токоведущий стержень (шпилька латунная) проходит через весь изолятор, а снизу и сверху фиксируется с помощью латунных гаек и шайб. (см. рис.)



Для получения подробного чертежа интересующего ввода обратитесь к специалистам отдела продаж



Номенклатура производимых вводов ВСТА(Б) на 10кВ исполнения "1" -разборное

Ввод трансформаторный ВСТА-10/250-1 УХЛ1

Ввод трансформаторный ВСТБ-10/250-1 УХЛ1

Ввод трансформаторный ВСТА-10/400-1 УХЛ1

Ввод трансформаторный ВСТБ-10/400-1 УХЛ1

Ввод трансформаторный ВСТА-10/630-1 УХЛ1

Ввод трансформаторный ВСТБ-10/630-1 УХЛ1

Ввод трансформаторный ВСТА-10/1000-1 УХЛ1

Ввод трансформаторный ВСТБ-10/1000-1 УХЛ1

Ввод трансформаторный ВСТА-10/1600-1 УХЛ1

Ввод трансформаторный ВСТБ-10/1600-1 УХЛ1

Ввод трансформаторный ВСТА-10/2000-1 УХЛ1

Ввод трансформаторный ВСТБ-10/2000-1 УХЛ1

Ввод трансформаторный ВСТА-10/2500-1 УХЛ1

Ввод трансформаторный ВСТБ-10/2500-1 УХЛ1



*Обращаем ваше внимание что данные ввода поставляются в сборе, как на фото под рисунком, рекомендуем Вам также приобрести контактные зажимы, для подключения к внешним электрическим сетям.
