ВЫСОВОЛЬТНЫЕ ВВОДЫ НА СИЛОВОЙ ТРАНСФОРМАТОР



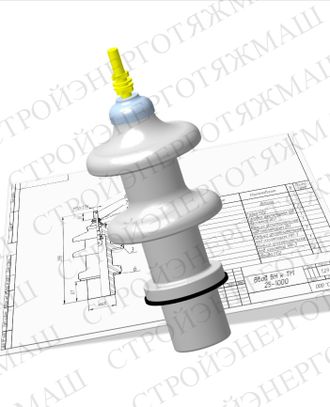

Ввод ВН (ВСТА-10/250)

Высоковольтные вводы применяются в условиях умеренно-холодногоклимата.

Ввод съемного типа 10 кВ ВСТА-10/250 УХЛ1 применяется в силовых трансформаторах для соединения обмоток к проводникам внешних электрических сетей, находящихся на открытом воздухе или в закрытых шинных системах, в условиях умеренно- холодного климата, где окружающая среда невзрывоопасна и не содержит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих электротехнический фарфор и глазурь.
 Ввод состоит из фарфорового изолятора, через внутреннее отверстие которого продет и герметично закреплен в нем медный токоведущий стержень. Токоведущий стержень имеет верхний контакт для подсоединения к внешним электрическим сетям и нижний для подсоединения к отводам обмотки. Устанавливать вводы на крышке или стенке бака трансформатора допускается с наклоном от вертикали до 90 градусов. Внутренняя полость вводов, установленных на трансформаторах, заполнена маслом и всегда находится под незначительным избыточным давлением, создаваемым уровнем масла в расширителе.
По способу подсоединения к отводу обмотки ввод ВСТА-10/250 УХЛ 1 выпускается в следующем исполнении:
ВСТА-10/250-1 (разборное исполнение)
ВСТА-10/250-2 (неразборное исполнение)





ГАБАРИТНЫЕ РАЗМЕРЫ И СОСТАВНЫЕ ЧАСТИ ВВОДА(Б) НА 10кВ

модификации и исполнения



Высоковольтный ввод ВСТА(Б) исполнение "1" разборное(снизу гайки и шайбы)

Особенностью вводов "1" го исполнения является то, что токоведущий стержень (шпилька латунная) проходит через весь изолятор, а снизу и сверху фиксируется с помощью латунных гаек и шайб. (см. рис.)

Для получения подробного чертежа интересующего ввода обратитесь к специалистам отдела продаж



Номенклатура производимых вводов ВСТА(Б) на 10кВ исполнения "1"  -разборное:

Ввод трансформаторный ВСТА-10/250-1 УХЛ1

Ввод трансформаторный ВСТБ-10/250-1 УХЛ1

Ввод трансформаторный ВСТА-10/400-1 УХЛ1

Ввод трансформаторный ВСТБ-10/400-1 УХЛ1

Ввод трансформаторный ВСТА-10/630-1 УХЛ1

Ввод трансформаторный ВСТБ-10/630-1 УХЛ1

Ввод трансформаторный ВСТА-10/1000-1 УХЛ1

Ввод трансформаторный ВСТБ-10/1000-1 УХЛ1

Ввод трансформаторный ВСТА-10/1600-1 УХЛ1

Ввод трансформаторный ВСТБ-10/1600-1 УХЛ1

Ввод трансформаторный ВСТА-10/2000-1 УХЛ1

Ввод трансформаторный ВСТБ-10/2000-1 УХЛ1

Ввод трансформаторный ВСТА-10/2500-1 УХЛ1

Ввод трансформаторный ВСТБ-10/2500-1 УХЛ1

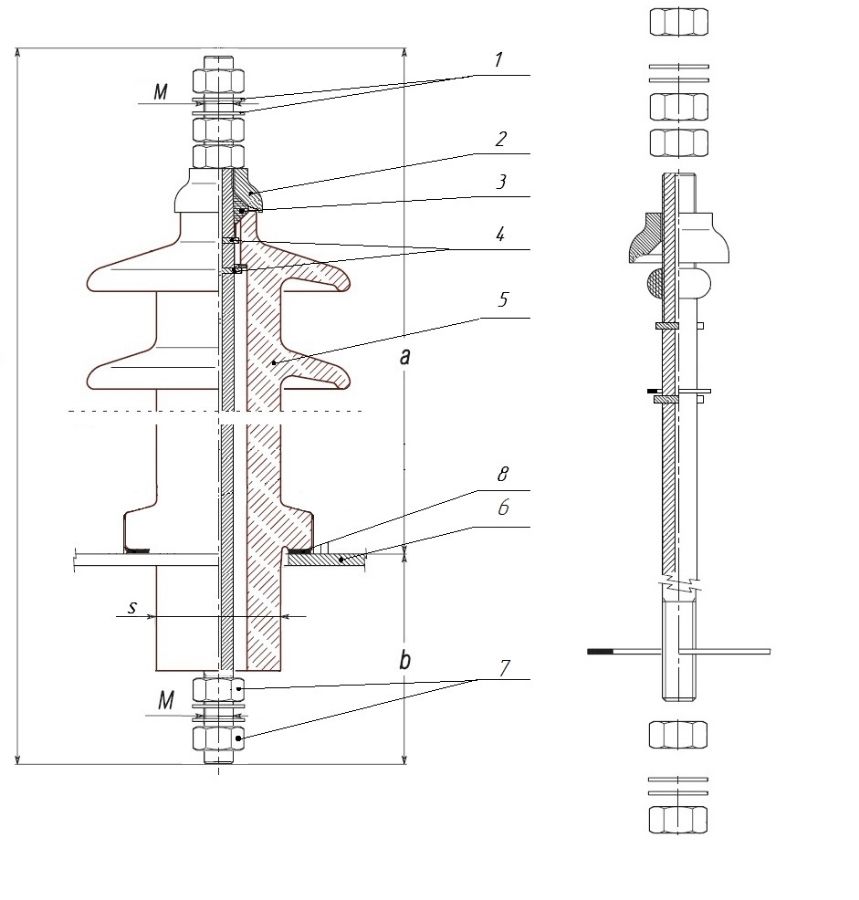

"1"-шайбы латунные; "2"-головка изоляторная; "3" -уплотнитель над изолятором; "4" -узел фиксации шпильки в изоляторе; "5"-изолятор ИПТ; "6" – крышка бака трансформатора; "7"-гайки латунные; "8"-уплотнитель под изолятором; "

*Обращаем ваше внимание что данные ввода поставляются в сборе, как на фото под рисунком, рекомендуем Вам также приобрести контактные зажимы, для подключения к внешним электрическим сетям.





ГАБАРИТНЫЕ РАЗМЕРЫ И СОСТАВНЫЕ ЧАСТИ ВВОДА(Б) НА 10кВ

модификации и исполнения



Высоковольтный ввод ВСТА(Б) исполнение "2" неразборное(под припайку)

Особенностью вводов "2" го исполнения является то, что токоведущий стержень( шпилька латунная) короткая и в нижней её части имеется паз или отверстие для подключения (припайки) отводов гибких частей обмотки масляного трансформатора (см. рис.2)



Номенклатура производимых вводов ВСТА(Б) на 6-10кВ исполнения "2"  -неразборное:

Ввод трансформаторный ВСТА-10/250-2 УХЛ1

Ввод трансформаторный ВСТБ-10/250-2 УХЛ1

Ввод трансформаторный ВСТА-10/400-2 УХЛ1

Ввод трансформаторный ВСТБ-10/400-2 УХЛ1

Ввод трансформаторный ВСТА-10/630-2 УХЛ1

Ввод трансформаторный ВСТБ-10/630-2 УХЛ1

Ввод трансформаторный ВСТА-10/1000-2 УХЛ1

Ввод трансформаторный ВСТБ-10/1000-2 УХЛ1

Ввод трансформаторный ВСТА-10/1600-2 УХЛ1

Ввод трансформаторный ВСТБ-10/1600-2 УХЛ1

"1"-шпилька латунная; "2"- изолятор ИПТ; "3" –головка изоляторная; "4" - уплотнитель над изолятором; "5"-уплотнитель; "6" - гайки латунные; "7"-крышка бака;

*Обращаем ваше внимание что данные ввода поставляются в сборе, как на фото под рисунком, рекомендуем Вам также приобрести контактные зажимы, для подключения к внешним электрическим сетям.





Установка трансформаторных вводов.

Монтаж (ремонт, замену) вводов на масляный трансформатор производят следующим образом:

Подсоединяют токоведущий стержень шпильку к частям отводов от обмотки при помощи гаек и шайб. Далее устанавливают детали уплотнения и закрепляют фарфоровый изолятор ИПТ с помощью специального фланца. Выступ на токоведущей шпильке должен пройти в соответствующий паз в верхней части изолятора. При монтаже трансформаторных вводов необходимо тщательно контролировать, чтобы внутрь масляного трансформатора не попали посторонние предметы, а также уделять особое внимание созданию надежного электрического контакта, герметичности уплотнения изолятора и шпильки.



Во избежание появления сколов и трещин на  фарфоровых изоляторах  затяжку латунных  гаек следует проводить осторожно, без рывков и стуков.
